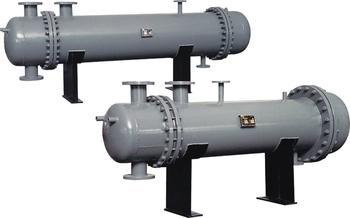

　　一、構成

　　管殼式換熱器由管箱、殼體、管束等主要元件構成。管束是管殼式換熱器的核心，其換熱管作為導熱元件，決定換熱器的熱力性能。另一對換熱器熱力性能有較大影響的基本元件是折流板（或折流桿）。管箱和殼體主要決定管式換熱器的承壓能力及操作運行的安全可靠性。

　　二、工作原理

　　管殼式換熱器屬于間壁式換熱器，其換熱管內構成的流體通道稱為管程，換熱管外構成的流體通道稱為殼程。管程和殼程分別通過兩個不同溫度的流體時，溫度較高的流體通過換熱管壁將熱能量傳遞給溫度較低的流體，溫度較高的流體被冷卻、溫度較低的流體被加熱，進而實現兩流體換熱工藝目的。

　　三、技術特性

　　一般管殼式換熱器與其他類型的換熱器比較有以下主要技術特性：

　　（1）耐高溫高壓，堅固可靠耐用；

　　（2）制造應用歷史悠久，制造工藝及操作維檢技術成熟；

　　（3）選材廣泛，適用范圍大。

　　四、主要技術參數

　　①最大設計壓力：小于10MPa；

　　②最高設計溫度：650℃；

　　③最大殼體直徑：2600mm；

　　④單機最大換熱面積：4000m2；

　　⑤換熱管規格：ф10~ф70mm；

　　⑥換熱管長度：100~1200mm；

　　⑦換熱管種類：弧線管、螺旋管；折流元件；

　　⑧弓形折流板、環形折流板、旋流折流板、折流桿；

　　⑨常用材料：低碳鋼、低合金鋼、不銹鋼、銅（換熱管）、鈦管。

　　注：我公司可根據需要提供技術參數以外的管殼式換熱器，需用時請與我公司另行商定。

　　五、執行標準

　　國家強制性標準GB151——1999《管殼式換熱器》。

　　注：我公司可根據需要提供符合其他非強制性標準的管殼式換熱器，需用時請與我公司另行商定。

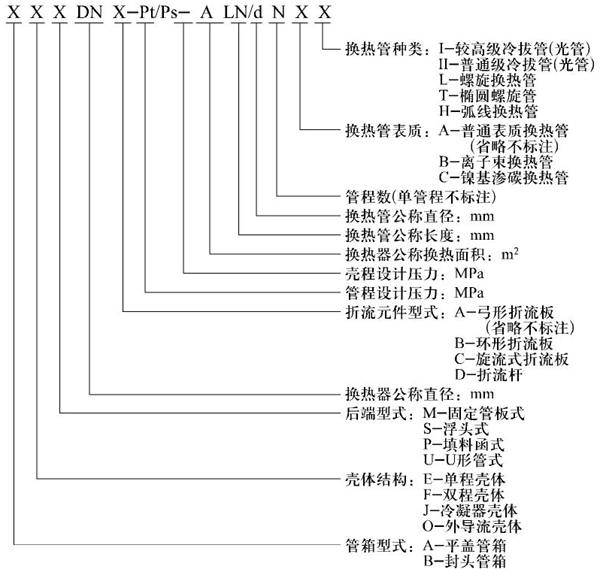

　　六、型號表示方法（參照GB151-1999標準）

　　七、選用及必要說明

　　1、選用一般（光管）管殼式換熱器，需用單位可自行計算選型，或按表一提出工藝及設備條件，由我公司計算選型。選用其他（特種）管殼式換熱器，需用單位按表一提供工藝設備條件，由我公司計算選型。我公司對所選定換熱器的工藝適合性負全總責任（需用單位規定的除外）。

　　2、為保護企業技術知識產權，我公司不再向外界（國家或行業主管技術監督管理部門除外）提供特種管殼式換熱器熱力性能標準方程及其他與之有關的產品內部構造技術參數，敬請諒解。

　　八、適用范圍

　　本系列適用于化工、石油工業、電廠、換熱站、集中供熱用碳素鋼、低合金鋼和不銹鋼耐酸鋼制換熱器，也適用于其他工業部門相似的換熱器。

　　九、型式

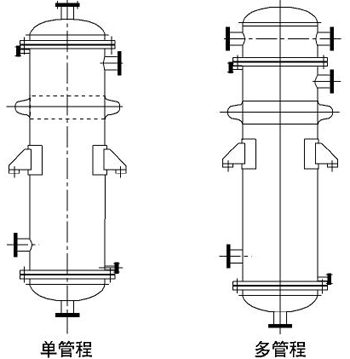

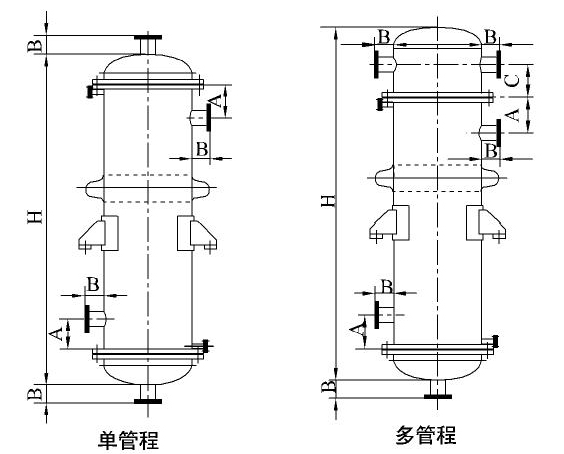

　　1、立式換熱器

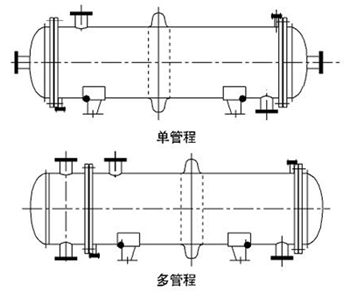

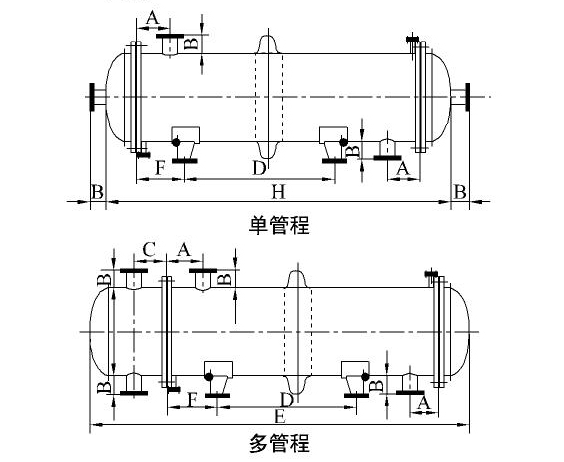

　　2、臥式換熱器

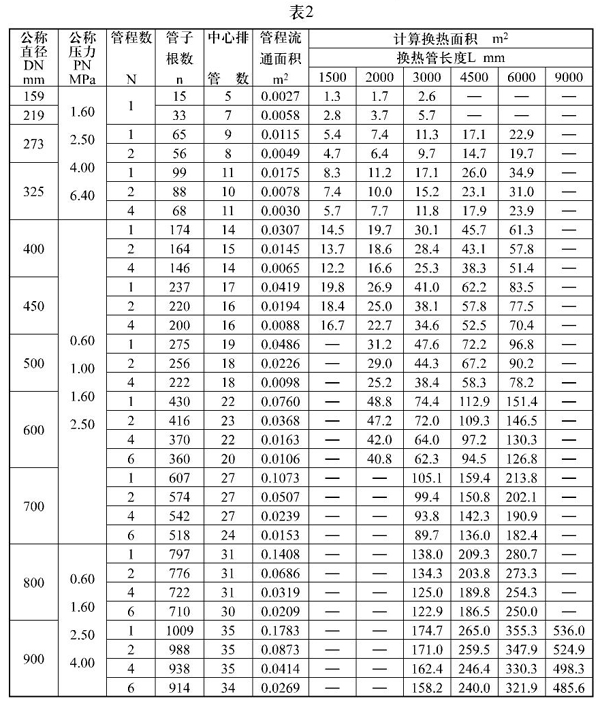

　　十、基本參數

　　1、公稱直徑DN

　　鋼管制圓筒：159，219，273，325mm。

　　卷制圓筒：400，450嗎，500，600，700，800，900，1000，（1100），1200，（1300），1400，（1500），1600，（1700），1800mm。

　　注：括號內的公稱直徑不推薦選用。

　　2、公稱壓力

　　0.25，0.60，1.60，2.50，4.00，6.40Mpa。
